空预器导向轴承冷却泵滤芯SX U-A 100×50S

简单介绍

SXU-A100*50S双筒回油过滤器//本过滤器适用于必须连续工作，不允许停机清洗滤芯情况下的液压系统回油管路精过滤，用以滤除系统中的机械和化学杂质，使流回油箱的油液保持清洁。SXU-A100*50S双筒回油过滤器，过滤器由一只二位六通换向阀和二只回油管路过滤器组成。

SXU-A100*50S双筒回油过滤器的详细介绍

SXU-A100*50S双筒回油过滤器简介：
本过滤器适用于必须连续工作，不允许停机清洗滤芯情况下的液压系统回油管路精过滤，用以滤除系统中的机械和化学杂质，使流回油箱的油液保持清洁。过滤器由一只二位六通换向阀和二只回油管路过滤器组成
SXU-A100*50S双筒回油过滤器其主要性能特点有：
1．当工作的一只过滤器滤芯堵塞，其进出口压差达到0．35MPa时，发讯器便会发出讯号，这时须及时打开换向阀上的平衡阀，并转动换向阀，关闭滤芯已堵塞的过滤器的油路，并关闭平衡阀，使备用过滤器进入工作状态，保持系统的连接运行。然后更换已堵塞的滤芯。
2．当滤芯堵塞，发讯器报警后无人处理故障，进出油口压差升至O．40MPa时，安装在滤芯上部的旁通阀便自行开启，另开油路，避免过滤嚣损坏，确保系统照常运行。
3．滤芯采用纸质，化纤，网式和线隙式滤材，适应系统对过滤器 的不同需求。
SXU-A100*50S双筒回油过滤器型号说明：
S ZU I BH A □ □ S
代号 过滤器的式样 带不带旁通阀 介质 压力等级 公称流量L/min 过滤精度（µm） 带不带发讯器
双筒 ZU:纸质过滤器
QU：化纤过滤器
XU:线隙式过滤器		 I:带
省略：不带		 BH：水-乙二醇
省略：一般液压油		 A:1.6Mpa     S:带CS－V发讯器
SXU-A100*50S双筒回油过滤器技术参数：
型号 通径 公称流量
L/min		 过滤精度µm 公称压力
MPa		 压力损失
MPa		 旁通阀开启压力
MPa		 发讯装置触点额定功率 重量Kg 滤芯型号
  max
S□U-A25×※S 20 25 1
3
5
10
20
30
40		 1.6 0.05 0.35 0.4 24V/48W
220V/50W		 15.4 STZX2-25×※
S□U-A40×※S 20 40 1.6 0.05 0.35 0.4 16.2 STZX2-40×※
S□U-A63×※S 32 63 1.6 0.07 0.35 0.4 21.0 STZX2-63×※
S□U-A100×※S 32 100 1.6 0.07 0.35 0.4 23.0 STZX2-100×※
S□U-A160×※S 40 160 1.6 0.12 0.35 0.4 38.5 STZX2-160×※
S□U-A250×※S 50 250 1.6 0.12 0.35 0.4 48.4 STZX2-250×※
S□U-A400×※S 65 400 1.6 0.15 0.354 0.4 71.4 STZX2-400×※
SXU-A25×※S 20 25 30 50 1.6 0.05 0.35 0.35 24V/48W
220V/50W		 15.8 STXX－25×※
SXU-A40×※S 20 40 30 50 1.6 0.05 0.35 0.35 16.8 STXX－40×※
SXU-A63×※S 32 63 30 50 1.6 0.07 0.35 0.35 21.2 STXX－63×※
SXU-A100×※S 32 100 30 50 1.6 0.07 0.35 0.35 24.0 STXX－100×※
SXU-A160×※S 40 160 30 50 1.6 0.12 0.35 0.35 39.2 STXX－160×※
SRFB-250×※S 50 250 30 50 1.6 0.12 0.35 0.35 49.8 STXX－250×※
SRFB-400×※S 65 400 30 50 1.6 0.15 0.35 0.35 73.0 STXX－400×※

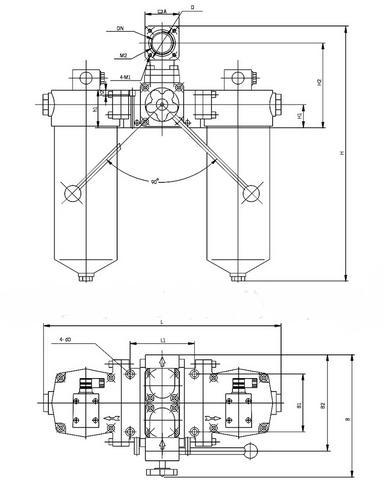

SXU-A100*50S双筒回油过滤器连接尺寸：

注：（1）SQU-A，SXU-A系列与SZU-A系列所有尺寸都相同。
型号 DN D M1 A M2 B2 H1 H2 L1 B1 dO L B H
SZU-A25×※S 20 50 M6 50 M27×2 148 35 128 100 78 9 362 200 298
SZU-A40×※S 20 50 M6 50 M27×2 148 35 128 100 78 9 362 200 298
SZU-A63×※S 32 63 M6 56 M42×2 160 35 135 107 110 9 426 222 384
SZU-A100×※S 32 63 M6 56 M42×2 160 35 135 107 110 9 426 222 484
SZU-A160×※S 40 72 M8 70 M48×2 200 48 176 134 121 11 498 246 539
SZU-A250×※S 50 82 M8 78 / 184 54 190 146 138 11 586 272 661
SZU-A400×※S 65 102 M10 95 / 224 68 228 170 182 13.5 638 322 832


 温馨提醒：过滤器里的滤芯都需要定期的更换，保证过滤器的过滤效果。
