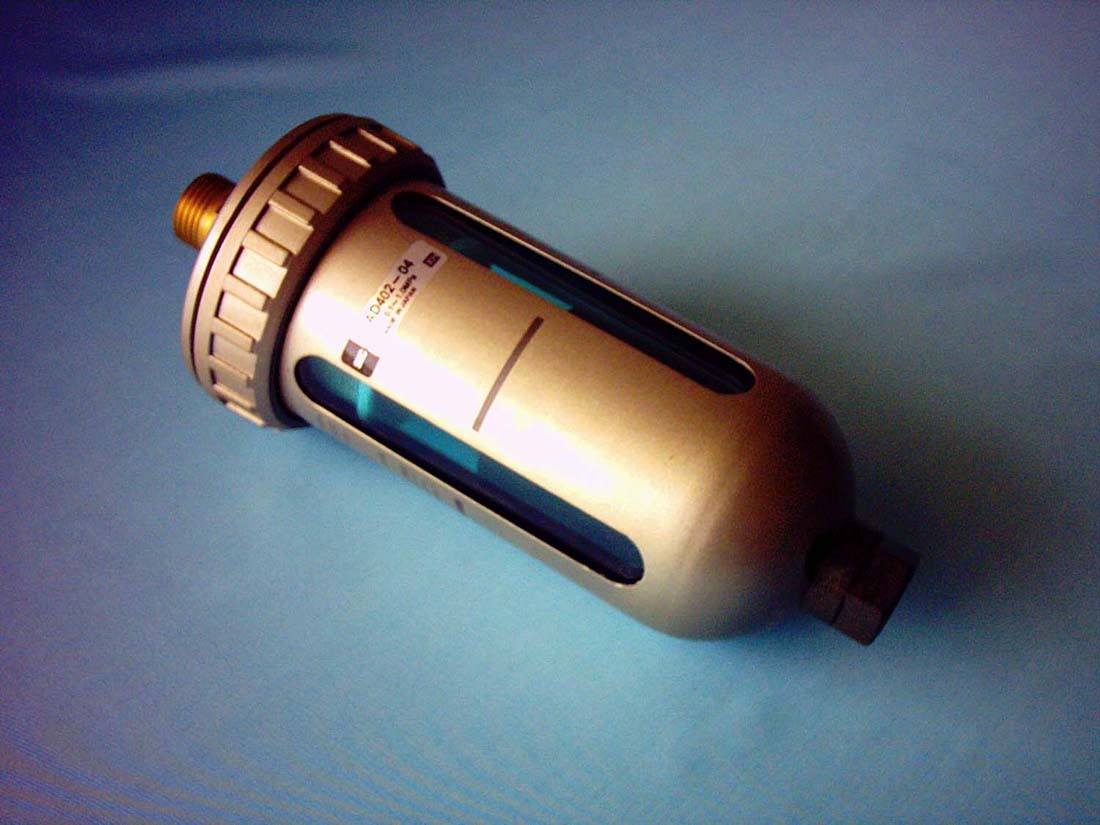

自动排水器AD402-04

产品介绍：

常用于自动排除管道低处、冷冻式空气干燥机、油水分离器、贮气罐及各种空气过滤器底部等处的积水。可安装在不便于进行人工排放污水的地方，如高处、低处、狭隘处；特别是安装在用气量较大、放水次数较频繁的地方，可防止人工排水被遗忘而造成压缩空气被冷凝水重新污染

产品特点：

自动排水,不需人手操作,防尘,耐用可靠； 标准配有壳体罩 ； 保证耐压力1.5MPa{15.2kgf/cm2} ；最高使用压力1.0MPa{10.2kgf/cm2} ；作动压力范围0.15-1.0MPa{1.5-10.2kgf/cm2}；环境和流体温度5-60℃ ；接管口Rc(PT)1/2 ；排水口Rc(PT)3/8 ；重量(kgf)0.62

工作原理：
1、当水杯内无压力时，浮子关闭内腔，活塞被弹簧压下，而冷凝水通过排水孔排出2、水杯内有压力时，当压力在1kgf/cm2以上时，活塞克服弹簧向上压，因而排水孔关闭，水杯内部与外界隔断。3、水杯内有冷凝水时，当冷凝水收集到某程度时，浮子因浮力升起，打开内腔孔，压力进入内腔，活塞被压力和弹簧压下，冷凝水通过排水导管排水。

定期保养：（按下列顺序分解、清洁及反向组合）

A：切断排水器入口空气；
B：松开减压螺丝放气；
C：确认排水器内无压力卸下连接螺套；
D：卸下粗滤网滤网固定螺母；
E：反时针旋下排水导管、水杯、浮球、排水导管分解并取下细滤网；
F：卸下控制杆取出阀及浮子；
G：用双手各握腔体与排水管小心往90度角用力使其分开，取出弹簧和精滤网及泄气薄片；
H：用中性洗剂彻底清除污渍，按相反次序组合正常使用。

注意事项：

1、最高使用压力为1.0MPa；
2、流量必须大于400L/min,压力在0.15MPa以上；
3、清洁的主要部件为精滤网及泄气片，其直接影响活塞动作。
4、安装排水管时,要用内径10毫米,以上的管子,长度不能超过5米,不要使管子向上弯。
