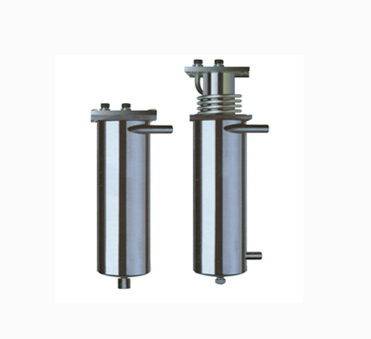

GN01系列筒形冷却器用于对高温水汽样品进行热交换，提供合适温度水汽样品。两级冷却器以串联方式壁挂垂直安装在同高温架上，样水进出管采用硬密封方式连接。由于津耀冷却器使用了一种高效逆向式热交换，每路样水点工作时仅需冷却水达到1.5t/h。经过两级降温，样水温度不高于冷却水进口温度2℃。
GN01系列筒形冷却器分为GN01A型单盘管预冷却器和GN01B型双盘管高效冷却器两种结构形式：

GN01A和GN01B型筒形冷却器一般配套使用，前者用于一级冷却，后者用于二级冷却。

GN01A型单盘管预冷却器：冷却水从底部切向进水，冷却水由下而上，待冷却样水沿螺旋管由上至下冷却水和样水的流向相反，两者进行逆向热交换。盘管内设置压水挡板，确保冷却水的液面到达内胆的法兰下面。该系列冷却器与上法兰进出水的筒形冷却器相比具有重量轻，拆卸维护方便等优点。GN01A（φ14×3）预冷却器的样水管壁厚达3mm，所以津耀冷却器用于高温测点的一级冷却时能承受样水与冷却水之间很高的温差，使用寿命长。经过前面GN01A型冷却器的冷却后，样水的温度一般可降低到100℃以下。

对于高温测点，经过前述的GN01A和GN01B两级冷却后，样水的温度不高于冷却水进口温度1.5℃。

参数

GN01A

GN01B

工作温度

≤650℃

≤650℃

工作压力

≤32Mpa

≤32Mpa

试验压力

48Mpa

48Mpa

样水管规格

φ14×3

φ10×1.5

冷却水进出管口规格

φ22×2.5

φ22×2.5

样品管连接方式

螺纹连接

螺纹连接

现象

处理方法

降温效果不好

松开冷却器上下法兰连接螺栓，取出冷却盘管对盘管外壁进行清洗，并对冷却筒体内壁进行清洗，重新组装。

样水接管硬密封有泄漏

松开紧固螺母，用金相砂质打磨修光硬密封的密封面，重新旋紧

冷却盘管敲击筒体发出响声

关闭高压阀，检查冷却水压力、流量是否符合要求；

检查冷却器进口球阀是否堵塞，冷却器盘管是否出现泄漏现象
