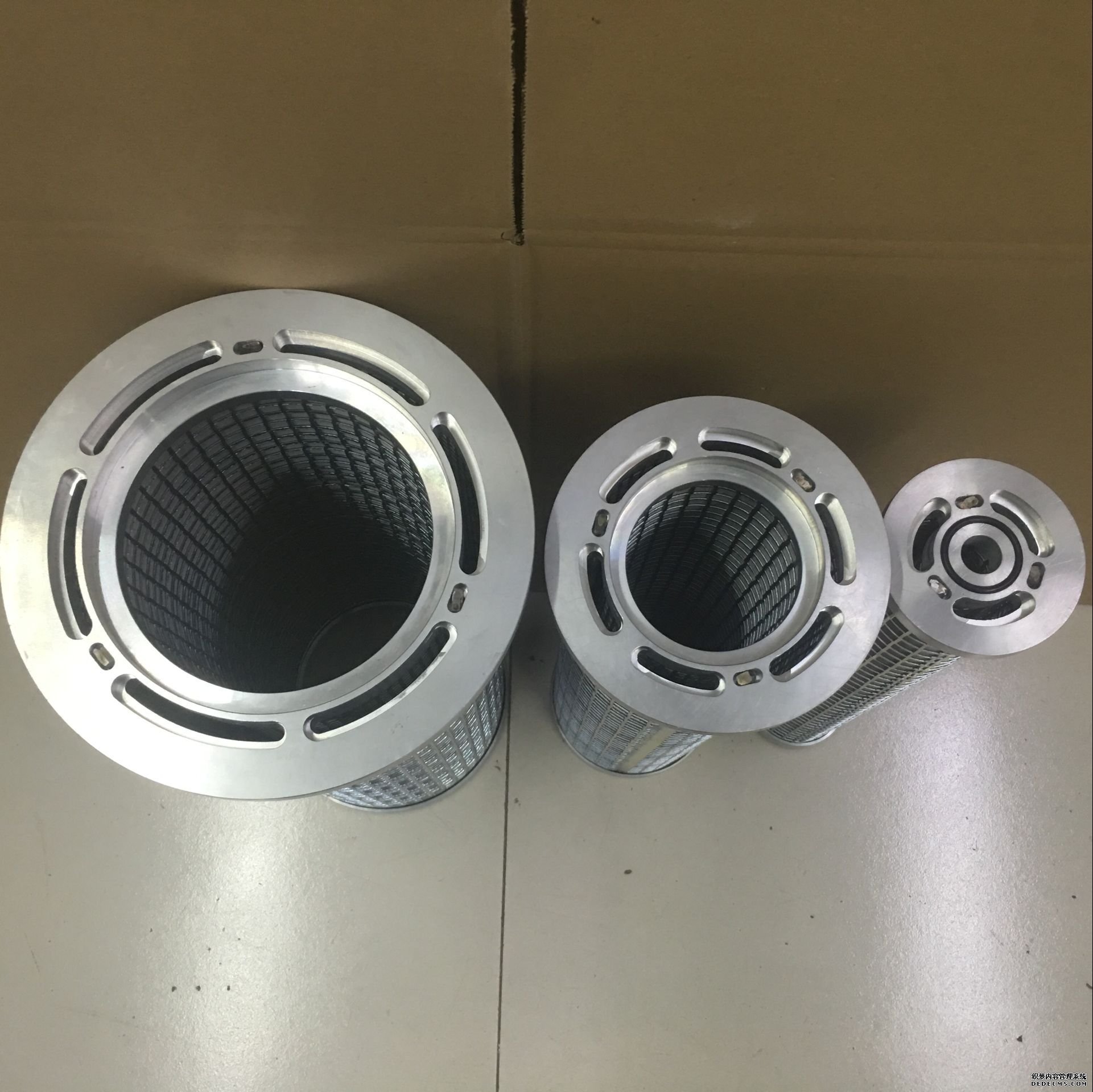

双筒过滤器滤网SWQ-50B SWQ-80B

双筒过滤器滤网SWQ-50B,SWQ-80B技术说明以及选型:



最高工作压力:32MPA

最大额定流量:400L/MIN

工作温度范围:10-120℃

滤芯最大允许压差:10bar

流向:滤器头侧进侧出

油口: 螺纹M22-M48

密封件:丁腈橡胶或者氟橡胶

油液相容性: 适用于矿物油,润滑油,水乙二醇以及大多数合成液

对于其他特殊油液,请与公司联系,我司可根据具体情况,进行设计。

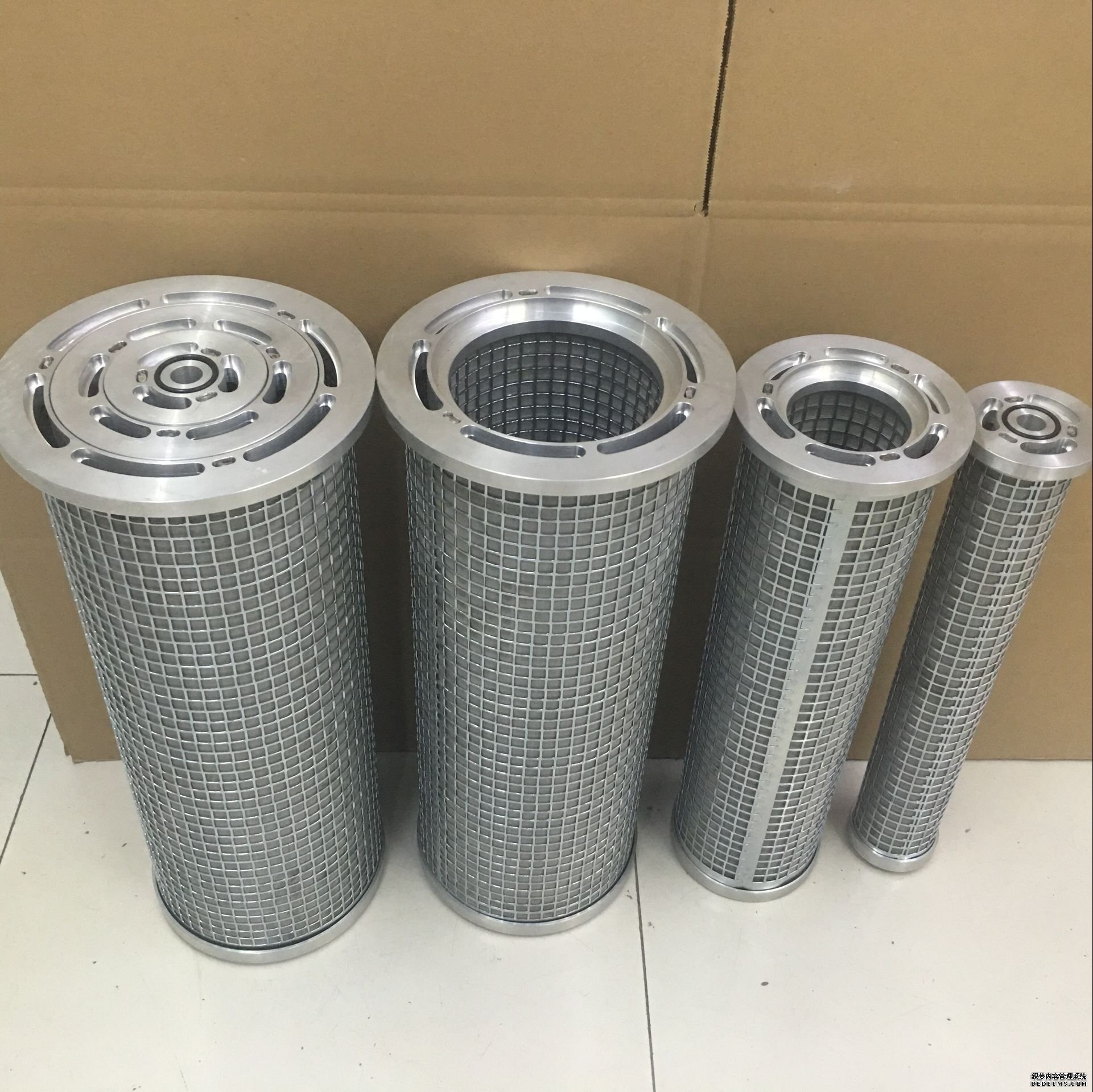

双筒过滤器滤网SWQ-50B SWQ-80B

双筒过滤器滤网SWQ-50B,SWQ-80B性能与用途:



双筒管路过滤器主要是安装于液压系统压力管路中,滤除工作介质中的固体颗粒及胶状物质,有效控制工作介质的污染度。在过滤器内设置有旁通阀,并配有污染堵塞讯号器。当滤芯被污染物堵塞或系统液温过低,流量脉动等因素造成油液进出口压差达到0. 5 MPa 时,讯号器便发出讯号指示,提示更换滤芯或提高油液温度。如此时不能马上停机处理这些故障,当油液压差达到0.6MPa时,旁通阀会自动开启工作,以保护过滤器及液压系统正常工作。



双筒过滤器滤网SWQ-50B,SWQ-80B的选材以及说明:



滤芯过滤材料可根据不同场合分别采用复合纤维、木棉定型滤纸、不锈钢烧结毡、不锈钢纺织网。采用复合纤维、不锈钢烧结毡为过滤材料的滤芯,具有通油能力大,初始压力损失小,纳污容量大,过滤精度高等优点,其过滤精度以绝对过滤精度标定,过滤效率n ≥99.5%,符合ISO标准。不锈钢烧结毡成本较高,一般用于温度较高的液压系统。采用木棉定型滤纸为过滤材质的滤芯,具有通油能力大,初始压力损失小,成本较低,适用于采用矿物油液压系统。采用不锈钢网为过滤材质的滤芯,阻塞后清洗比较容易,能反复使用。过滤器上、下壳体采用铝锻件,体积孝重量轻、结构精巧、外形美观。



四:双筒过滤器滤网SWQ-50B,SWQ-80B的检测标准:



GB/T    14041.1:   滤芯结构完整性验证和初始冒泡点的测定

GB/T    14041.1:   滤芯材料与液体相容性检验方法

GB/T    14041.1:  滤芯抗破裂(压溃)特性检验方法去

GB/T    14041.1:  滤芯额定轴向载荷检验

GB/T    17486:   过滤器流量压降特性的测定

GB/T    17488:利用颗粒污染物测定滤芯的抗流动性疲劳特性

GB/T    18853: 评定过滤器性能的多次通过方法

GB/T    20079:  液压过滤器通用技术条件

GB/T    20080:  液压滤芯通用技术条件
