GQ-19型保护阀与温控仪、靶式流量计或程控系统构成超温、断流保护系统。当样水超温或冷却水断流,温控仪、靶式流量计输出报警信号,保护阀启动切断样水。超温断流保护系统能及时有效的防止在意外情况下高温高压样水对仪表的损坏,保护贵重的化学在线分析仪表。

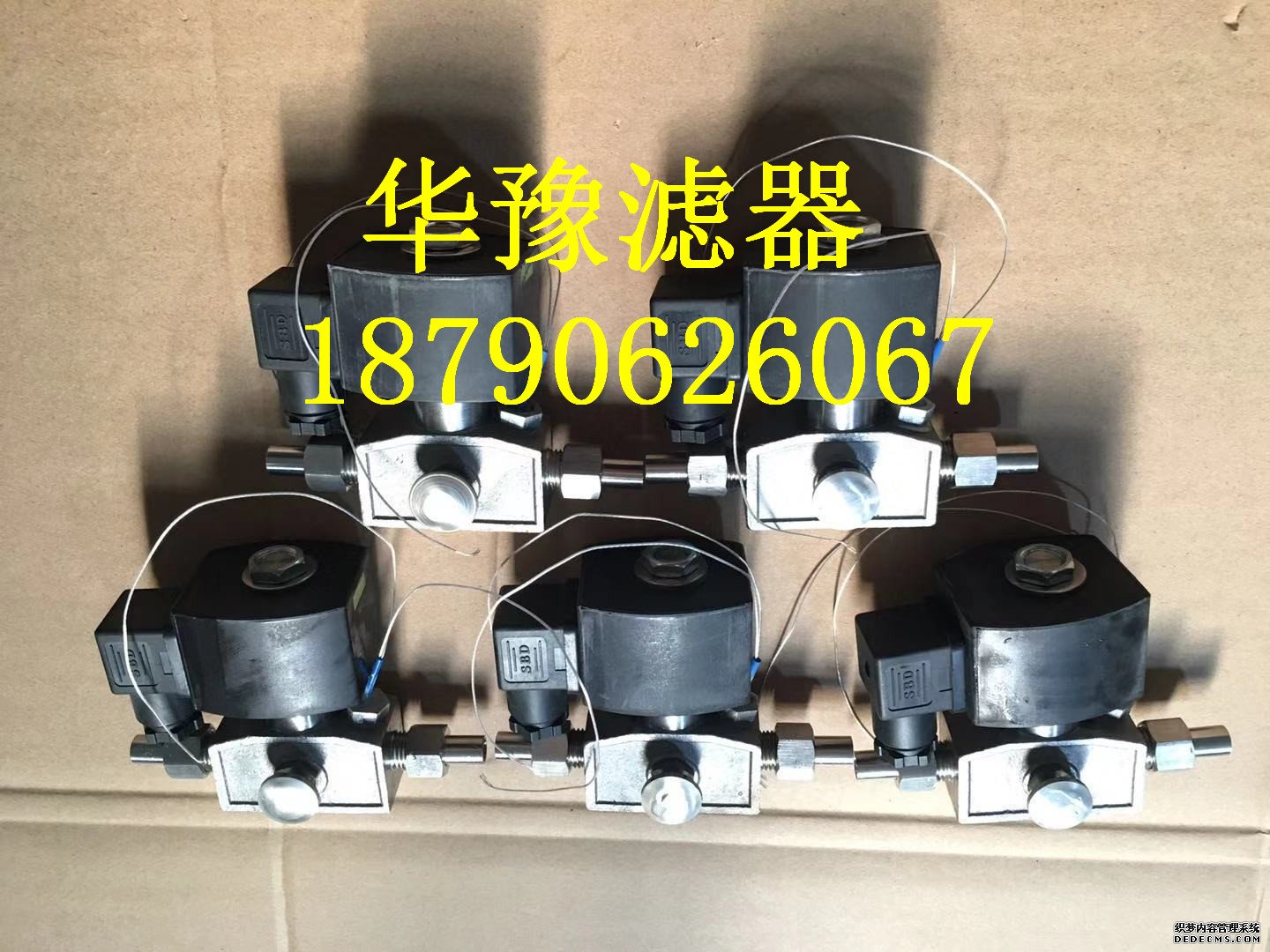

华豫超温保护阀GQ-19
华豫超温保护阀GQ-19安装在减压阀后端的样水管路上,正常状态下阀门处于常开状态。样水先进入型腔,再从阀体中孔流出。样水超温或冷却截止中断时,接受控制信号保护阀实施保护动作,阀芯下压主型腔中孔,切断样水通道,此时阀体型腔中样水压力升高,当样水压力升高至0.4Mpa后,阀芯由于压力的作用紧压住型腔中孔,阀门进入自锁状态,当冷却水恢复正常或样水温度恢复正常后,转动阀杆手轮,阀芯在内部机构的作用下,回复正常位置,样水重新流动,操作手轮带动阀杆自动复位,可保证阀门始终处于正常状态。

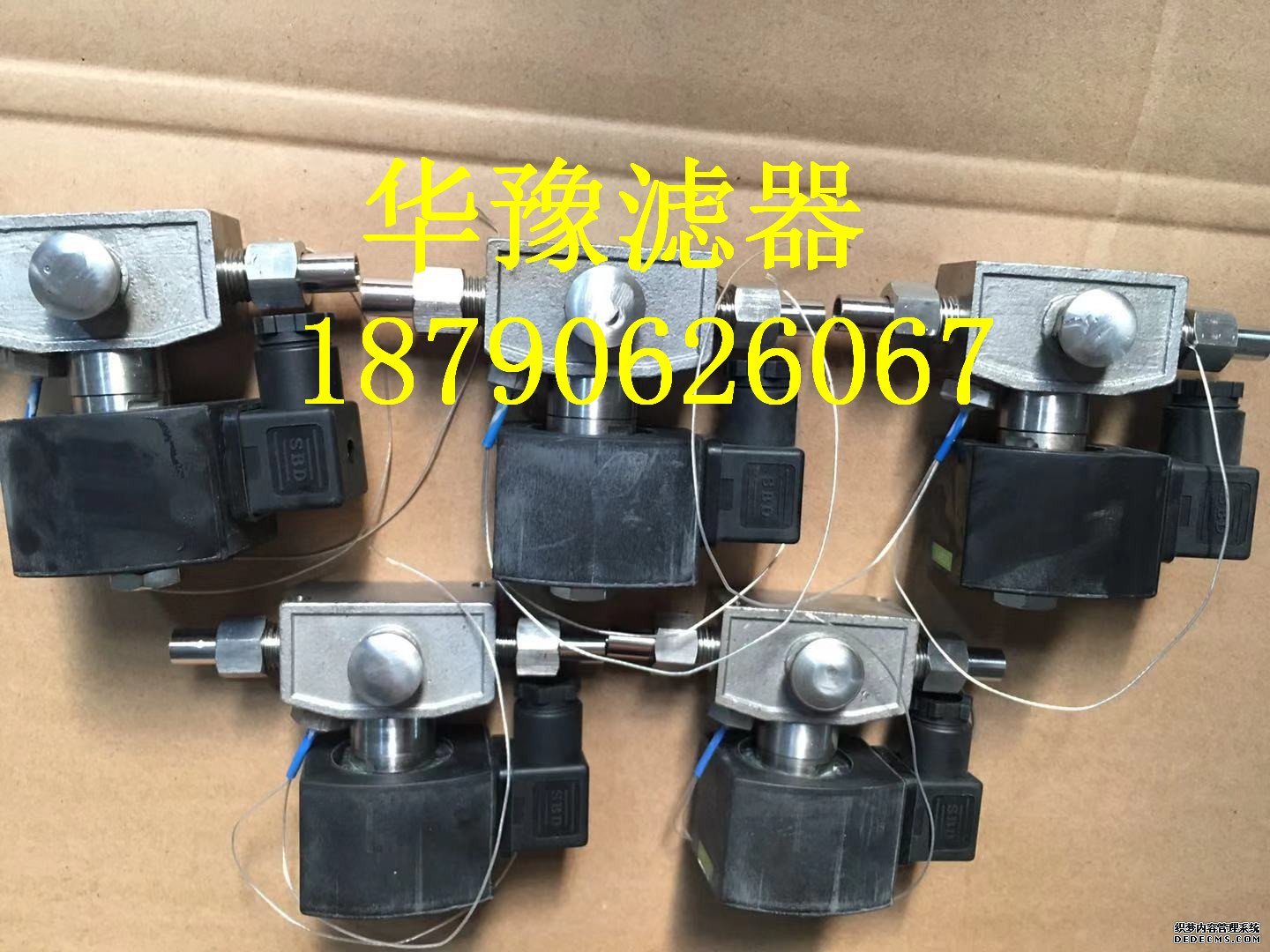

华豫超温保护阀GQ-19

由于样水在装置的冷却水中断或样水温度超温时被保护阀切断,高温样水不再送往在线分析仪表,所以将装置及仪表的安全运行提高到一个新的台阶。
华豫超温保护阀GQ-19它与旁路电磁阀保护方式相比,最大的特点是变被动保护为主动保护,完全避免损坏取样装置

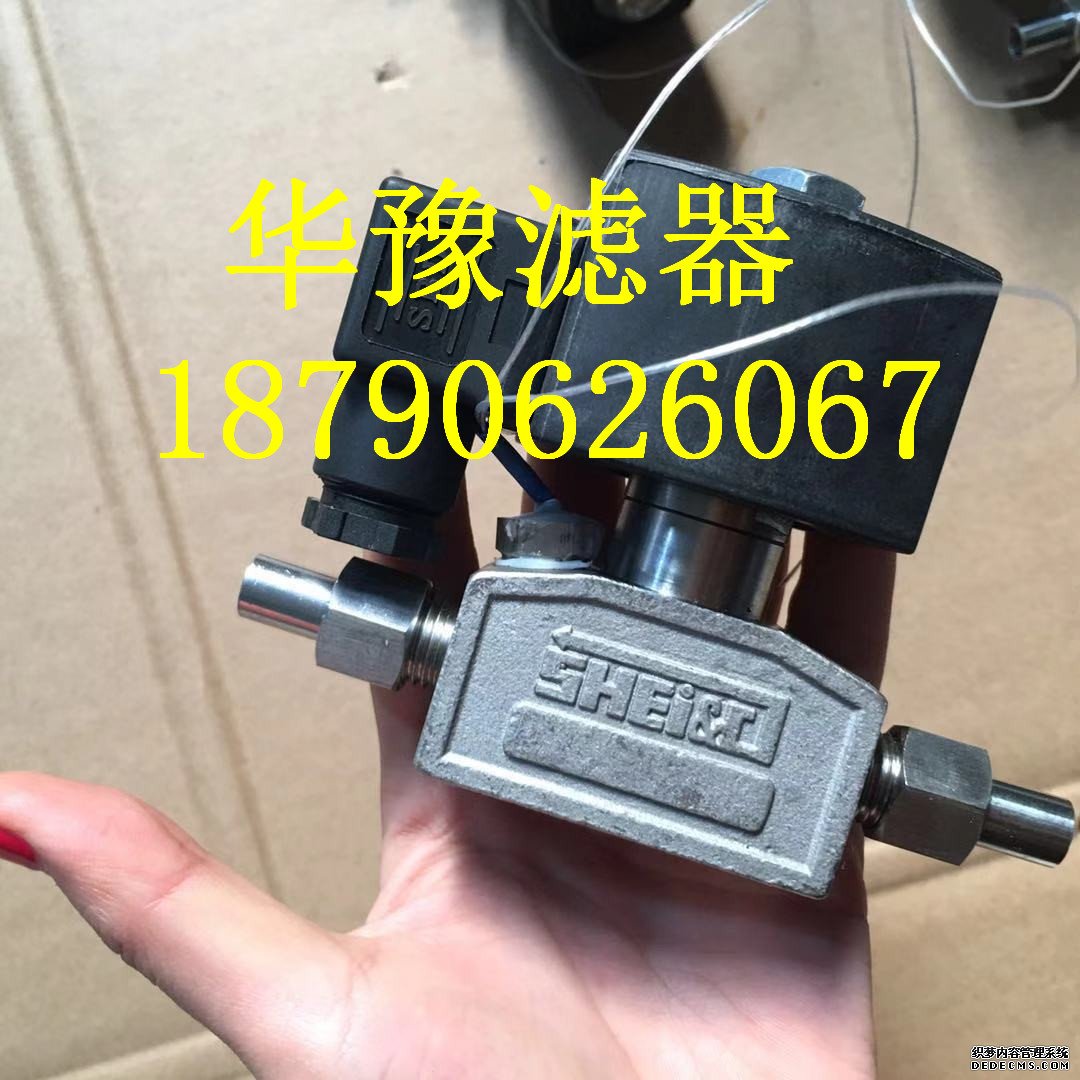

华豫超温保护阀GQ-19
