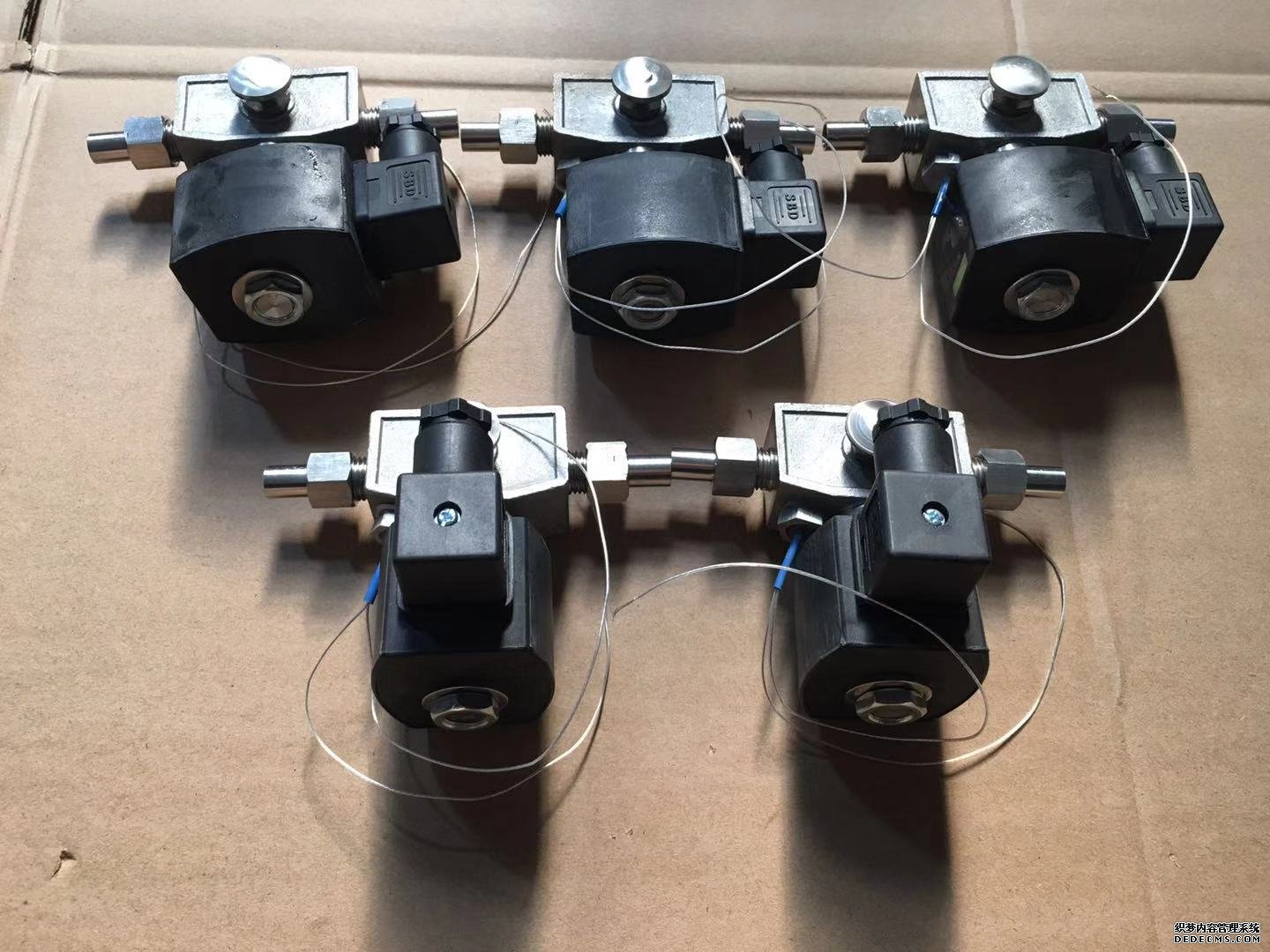

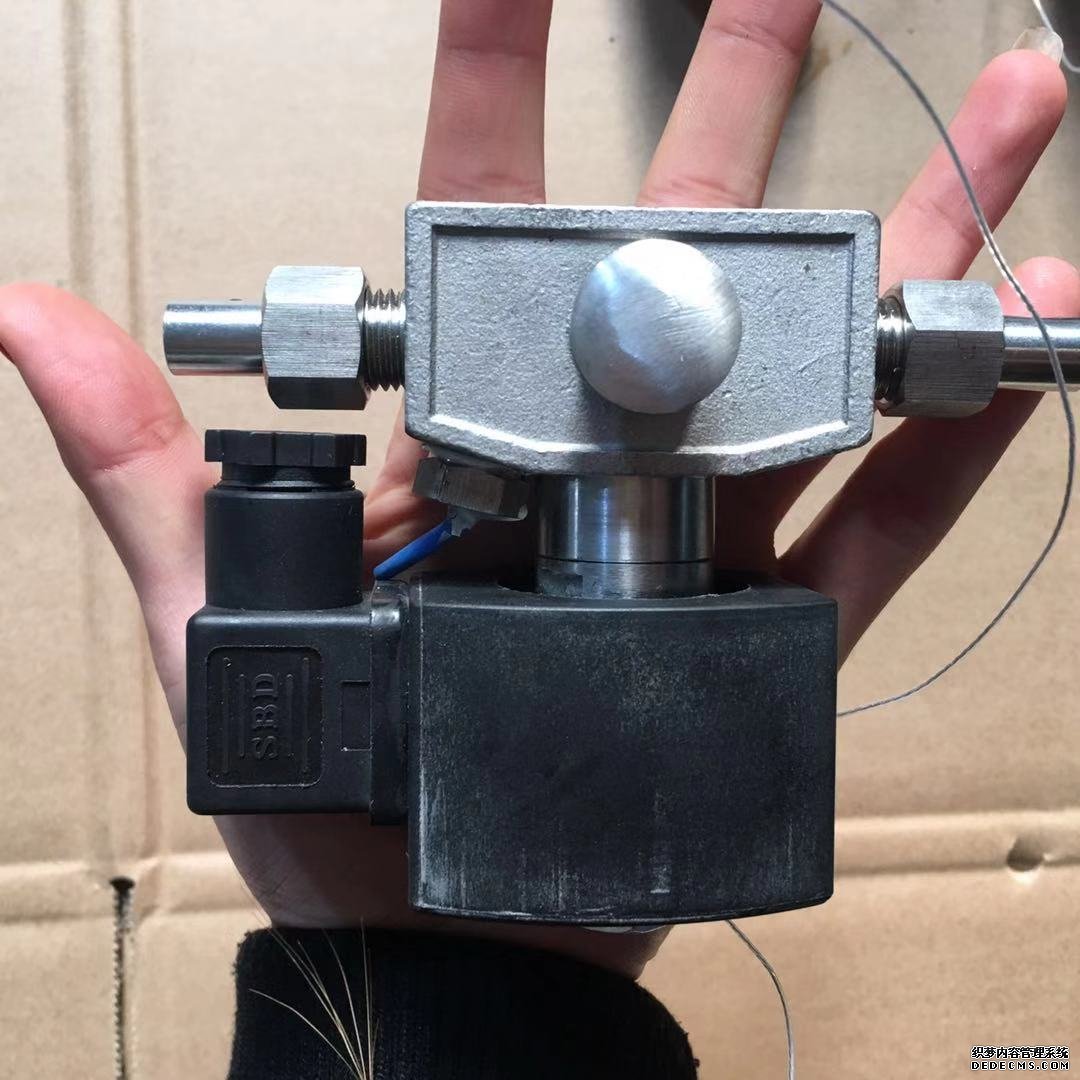

电厂熔断式保护阀GN19B

电厂熔断式保护阀GN19B选用优质不锈钢1Cr18Ni9Ti制造,阀门安装在减压阀后的样水管路上,正常状态下阀门处于常开状态。

样水先进入型腔,再从阀体孔中流出。样水超温或冷却介质中断时,接受控制信号保护阀实施保护动作,阀芯下压主型腔中孔,切断样水通道,此时阀体型腔中样水压力升高,当样水压力升高至0.4Mpa后,阀芯由于压力的作用紧压住型腔中孔,阀门进入自锁状态
,当冷水恢复正常或样水温度恢复正常后,转动阀杆手轮,阀芯在内部机构的作用下,回复正常位置,样水重新流动,操作手轮带动阀杆自动复位,可保护阀门始终处于正常状态。
保护可靠安全
电厂熔断式保护阀GN19B

电厂熔断式保护阀GN19B
   由于样水在装置的冷却水中断或样水温度超温时被保护阀可靠切断,样水温度不再升高,所以将装置及仪表的安全运行提高到一个新的台阶。

它与旁路电磁阀保护方式相比,最大的特点是变被动保护为主动保护,安全避免损坏取样装置。
