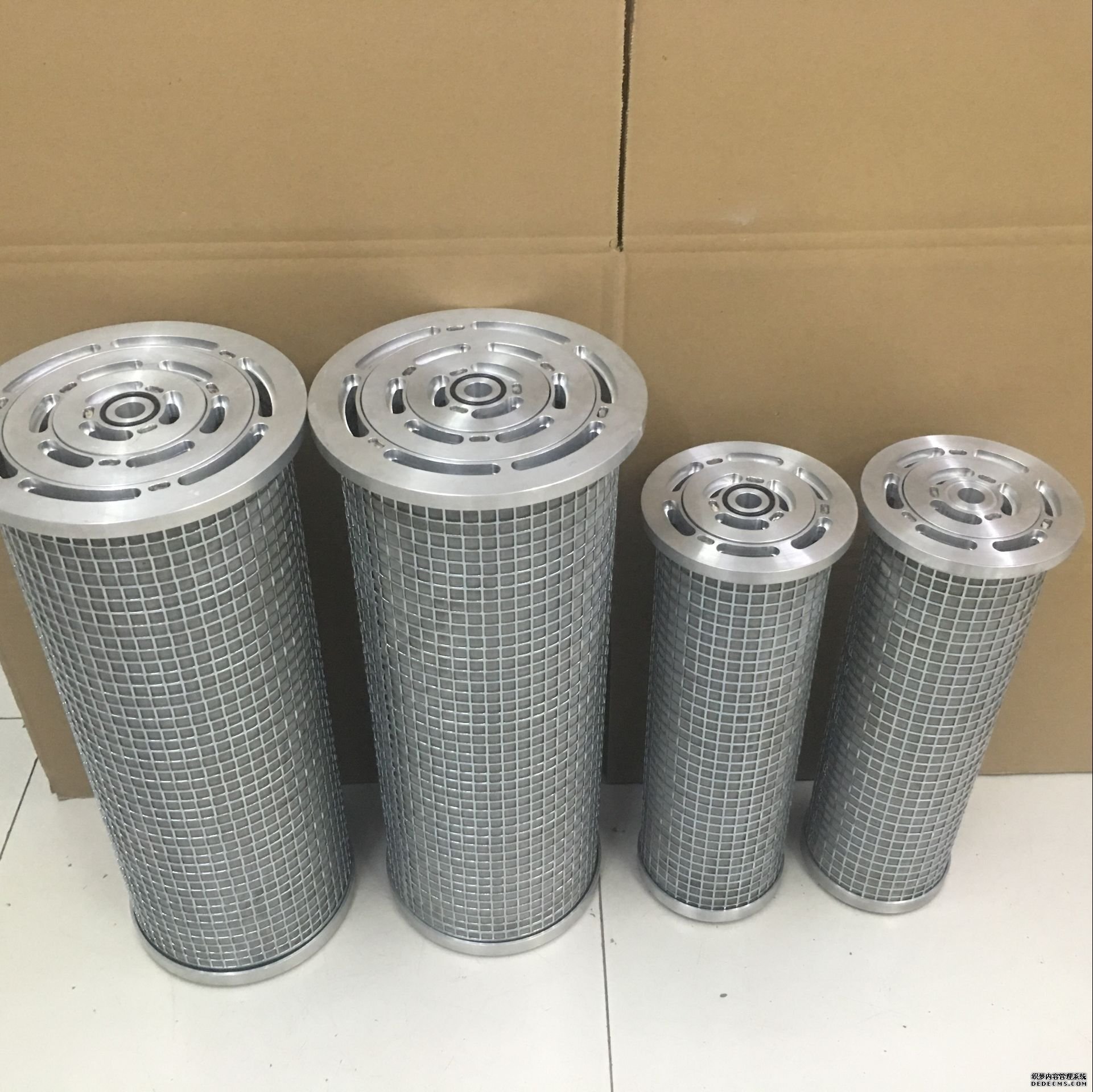

双筒过滤器滤网SWQ-50B   实物配图
双筒过滤器滤网SWQ-50B   实物配图

双筒过滤器滤网SWQ-50B,SWQ-80B技术说明以及选型:

  最高工作压力:32MPA

  最大额定流量:400L/MIN

  工作温度范围:10-120℃

  滤芯最大允许压差:10bar

  流向:滤器头侧进侧出

  油口: 螺纹M22-M48

  密封件:丁腈橡胶或者氟橡胶

  油液相容性: 适用于矿物油,润滑油,水乙二醇以及大多数合成液

  对于其他特殊油液,请与公司联系,我司可根据具体情况,进行设计。

双筒过滤器滤网SWQ-50B性能与用途:

  双筒管路过滤器主要是安装于液压系统压力管路中,滤除工作介质中的固体颗粒及胶状物质,有效控制工作介质的污染度。在过滤器内设置有旁通阀,并配有污染堵塞讯号器。当滤芯被污染物堵塞或系统液温过低,流量脉动等因素造成油液进出口压差达到0. 5 MPa 时,讯号器便发出讯号指示,提示更换滤芯或提高油液温度。如此时不能马上停机处理这些故障,当油液压差达到0.6MPa时,旁通阀会自动开启工作,以保护过滤器及液压系统正常工作。

双筒过滤器滤网SWQ-50B的检测标准:

  GB/T    14041.1:   滤芯结构完整性验证和初始冒泡点的测定

  GB/T    14041.1:   滤芯材料与液体相容性检验方法

  GB/T    14041.1:  滤芯抗破裂(压溃)特性检验方法去

  GB/T    14041.1:  滤芯额定轴向载荷检验

  GB/T    17486:   过滤器流量压降特性的测定

  GB/T    17488:利用颗粒污染物测定滤芯的抗流动性疲劳特性

  GB/T    18853: 评定过滤器性能的多次通过方法

  GB/T    20079:  液压过滤器通用技术条件

  GB/T    20080:  液压滤芯通用技术条件
