油水分离器产品参数
产品特点:

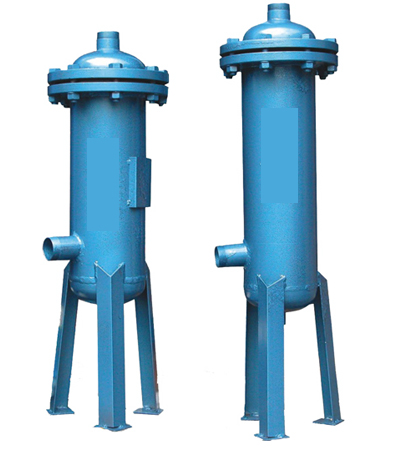

QYF系列油水分离器是由外壳、旋风分离器、滤芯、排污部件等组成。当含有大量油和水固体杂质的压缩空气进入分离器后,沿其内壁旋而下,所产生的离心作用,使油水从汽流中析出并沿壁向下流到油水分离器底部,然后再由滤芯进行精过滤。因滤芯采用的是粗、细、超细三种纤维滤材学析叠而成,具有很高的过滤效率(可达99.9%)并且阻力小,气体通过滤芯时,由于滤芯的阻挡,惯性碰撞以及分子间的范德华力,静电吸引力和真空吸力而被牢牢的粘附在滤材纤维上,并逐渐增大变成液滴,在重力作用下滴入分离器底部。由排污阀排出。
使用条件:
◆工作压力:0.4~0.8MPa(可按用户要求提供0.8~6.4MPa)
◆入口温度:≤50℃
◆压力损失:<0.02Mpa
◆出口含油量:≤ 0.5mg/m3
◆环境温度:≤36℃ 最高45℃
◆安装场所:室内安装无基础
◆特殊规格接受订制

产品参数:



型号
处理量Nm3/min
进出口径
外形尺寸(高+直径)mm
重量kg
QYF-1
1.0
G1"
1350+ Φ108
24
QYF-3
3.0
G1"
1384+ Φ133
27
QYF-6
6.0
G1½"
1399+ Φ133
48
QYF-10
10.0
DN50
1411+ Φ219
71
QYF-15
15.0
DN65
1453+ Φ245
75
QYF-20
20.0
DN65
1452+ Φ273
90
QYF-30
30.0
DN80
1455+ Φ325
106
QYF-50
50.0
DN80
1512+ Φ325
136
QYF-60
60.0
DN100
1547+ Φ415
150
QYF-80
80.0
DN125
1700+ Φ516
182
QYF-100
100.0
DN150
1760+ Φ616
221
QYF-150
150.00
DN200
1830+ Φ670
251
QYF-200
200.00
DN200
1830+ Φ720
260
