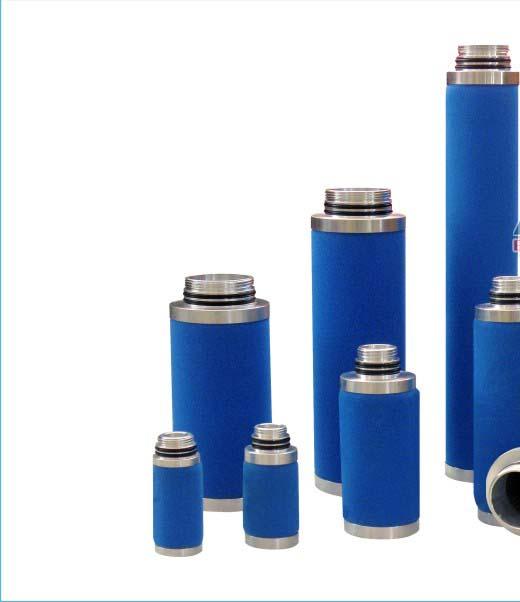

美净化 AF 系列主管路过滤器采用台湾原装进口之滤芯主要用于空压机及后部冷却器之后方,或冷冻式干燥机之前方。能滤除大量液体及 3 μ m 以上之固态颗粒,达到最低残留油份含量仅 5 μ m 。

最高工作压力 0.4Mpa~1.00Mpa(4.0Mpa 以下接受订货 )  适用流体溫度 80 ℃
初始压降 0.01Mpa~0.02Mpa  最大允許压降 0.07Mpa
最大使用寿命 8000 小時 连接方式 管牙式或法兰式



▼通用配备:
►  内附式自动排水器
►  外挂式自动排水器
►  颜色式压差指示器
►  指针式压差指示器
►  标准配备 : 排污球阀一只
►  AF 管牙式系列与 AL 法兰式系列标准规格表

过滤器型号 处理流量
m3/min
出入管径 最大使用压力 最高使用温度 外型尺寸 重量KG  滤芯
直径 总长   型号 数量
AF-C-001  1.5  1/2 "PT  1.0Mpa
85 ℃以下
95  210  1.5  001E
AF-C-002  2.5  1 "PT  130  310  3.6  002E
AF-C-004  6.0  1-1/2 "PT  130  445  6.8  004E
AF-C-007  8.5  1-1/2 "PT  130  515  6.9  007E
AF-C-013  13  2 "PT  130  700  8.9  013E
AL-C-013L  13  DN80  Φ 180  950  45  020E
AL-C-020L  20  DN80  Φ 180  950  45  020E
AL-C-026L  26  DN80  Φ 180  1070  50  030E
AL-C-040L  45  DN100  Φ 219  1135  80  030E
AL-C-060L  65  DN125  Φ 273  1205  120  030E
AL-C -080L  90  DN150  Φ 325  1220  142  030E
AL-C -120L  120  DN150  Φ 325  1220  142.5  030E
AL-C -150L  180  DN200  Φ 426  1335  228  030E
AL-C -200L  240  DN200  Φ 426  1335  230  030E
AL-C -250L  300  DN250  Φ 616  1520  297  030E  10
AL-C -300L  360  DN300  Φ 716  1645  418  030E  12
AL-C -400L  450  DN300  Φ 716  1645  419  030E  15
AL-C -500L  540  DN300  Φ 716  1645  420  030E  18



处理量大于 540m 3 /min 时 , 请直接洽询嘉美净化公司 , 或洽各地办事处 .
型号 001,002,004, 排水器的标准配备为内置式自动排水器 . 型号 001 除外 , 其余之过滤器可通用外附式排水器与压差指示器
